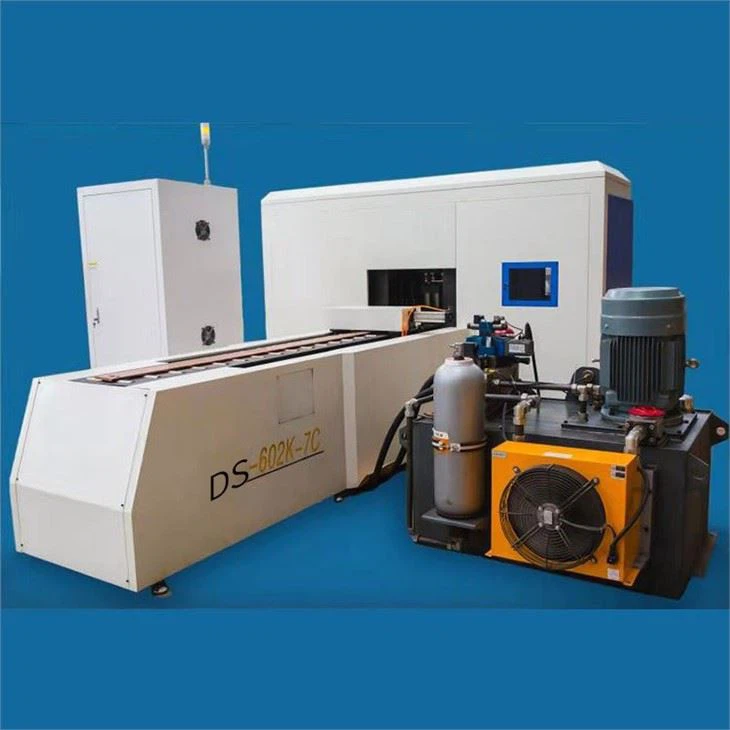

Dobladora automática de barras colectoras CNC

Potencia total: 5,5 kW
Fuerza nominal: 480KN
Longitud del bloque: 2000 mm
Dimensiones de la máquina: 5800 * 1650 * 2100 mm
Peso total: 2850kg

Envíeconsulta

Descripción

Detalles de producto

● Al programar el programa, solo se requieren el tamaño de la pieza de trabajo, la cuasi-distancia y el número de trabajos. La programación es simple y los datos del programa generados por el software de lofting también se pueden usar directamente.

● Se han tomado una serie de medidas para solucionar la dificultad de alimentación y el error de cuasi-distancia causado por la flexión del acero en ángulo.

● Adopte PLC, control de computadora industrial, alimentación de servomotor, precisión de trabajo estable.

● Los componentes clave de líquido, gas y electricidad son todos productos importados.

● Con funciones de autodiagnóstico de fallas y estadísticas de datos.

Parámetro del producto

Nombre		Unidad	Parámetro
Poder	Puñetazos	KN	300
	Corte	KN	480
	Realce	KN	480
Velocidad de posicionamiento	/	m / min	48
Carrera máxima del eje X		mm	2000
Carrera efectiva máxima del eje Y		mm	530
Carrera efectiva máxima del eje Z		mm	350
Carrera del cilindro de soplado		mm	45
Número de punzonado		HPM	80
Módulo	Puñetazos	colocar	6
	Corte	colocar	1
	Realce	colocar	1
Número de ejes de control	/		3
Precisión del control de tono		mmm	＜±0.1
Área de sección transversal de presión máxima		mm	160*60
Diámetro máximo permitido para una perforación		mm	Φ32
Placa máxima permitida		mm	600016012
Peso		kg	6500
Dimensiones de la máquina		mm	580016502100
Presión Hidráulica Máxima		Mpa	31.5
Potencia total de la fuente de alimentación		KW	17.5

Ventajas

1. La precisión del control de sincronización es alta y la precisión y la repetibilidad de la flexión han alcanzado un alto nivel.

2. Reducir la intensidad laboral de los trabajadores y mejorar la eficiencia de la producción.

3. La compensación se ajusta automáticamente mediante el sistema de control numérico y la compensación es conveniente.

4. Equipado con guías lineales y husillos de bolas producidos por empresas internacionales como Bosch-Rexroth, BLIS, etc.

5. Hay moldes superiores segmentados con diferentes longitudes, que se pueden ensamblar en un cierto ancho de acuerdo con los requisitos de la pieza de trabajo para satisfacer las necesidades de procesamiento de piezas de trabajo especiales.

6. El sistema de compensación automática de la deflexión del cilindro de control numérico supera la influencia de la deformación del cursor durante el trabajo sobre la calidad de la pieza de trabajo.

7. Se puede adoptar un modo de operación flexible, que no solo puede resolver el procesamiento de placas ultralargas mediante el enlace de dos máquinas, sino que también procesa piezas cortas mediante la operación de una sola máquina, lo que mejora la tasa de utilización de la máquina herramienta y reduce la energía. consumo.

8. Adoptando el circuito electrónico internacional DA65W, DA66W, estructura de módulo inteligente, función PLC incorporada, programación automática y simulación de flexión, función de detección de colisión, puede realizar diagnóstico remoto, alta resolución La pantalla TFT de color verdadero.
