Máquina dobladora, punzonadora y cortadora de barras colectoras CNC de tres estaciones para cobre
El modelo de equipo Dsmx-803esk-b tiene tres estaciones de trabajo para cortar, punzonar y doblar. La fuerza de estampado/doblado de la máquina puede alcanzar los 800 kn, y el rango de procesamiento más amplio se puede procesar hasta 300 mm. El más grueso se puede mecanizar hasta 20 milímetros.
Descripción
Máquina de procesamiento de cobre con barra colectora, dobladora hidráulica, punzonadora de corte, procesamiento de cobre, máquina de barra colectora CNC
El equipo modelo dsmx-803esk-b cuenta con tres unidades de estación de trabajo para corte, punzonado y doblado. La fuerza de estampado/doblado de la máquina puede alcanzar los 800 kn, y el rango de procesamiento más amplio se puede procesar hasta 300 mm, el más grueso se puede mecanizar hasta 20 milímetros. Máquina dobladora, punzonadora y cortadora de barras colectoras CNC de tres estaciones para cobre
Máquina punzonadora, dobladora y cizalladora integrada de tres estaciones
Parámetros técnicos
|
Modelo de máquina de barra colectora |
DSMX-803ESK-B |
|
|
Puñetazos |
Fuerza máxima de punzonado (KN) |
800 |
|
Rango de diámetro de punzonado (MM) |
Ø4.3-Ø36 |
|
|
Máx. Espesor (MM) |
20 |
|
|
Máx. Ancho (MM) |
300 |
|
|
Cizallamiento/ |
Espesor máximo de corte (KN) |
20 |
|
Máx. Ancho de corte (MM) |
300 |
|
|
Máx. Fuerza de flexión (KN) |
800 |
|
|
Doblado vertical |
Máx. Espesor (MM) |
10 |
|
Máx. Ancho (MM) |
100 |
|
|
Doblado horizontal |
Máx. Ancho (MM) |
20 |
|
Máx. Ancho (MM) |
300 |
|
|
Torcer Doblar |
Máx. Espesor (MM) |
20 |
|
Máx. Ancho (MM) |
200 |
|
|
Fuera de dimensión |
Fuera de dimensión |
2050*1600*1650 |
|
Fuerza |
Fuerza |
3x5.5kw |
|
Precisión CNC |
Precisión de plegado |
±1 grado |
|
Precisión de flexión repetida |
±0.3 grados |
|
Detalles de producto
Unidad de punzonado
La fuerza de perforación máxima DSMX-803ESK puede alcanzar 800 KN, la estructura de perforación de la torreta es resistente al desgaste
y eficiente, y el sistema de anidación de moldes de torreta de cuatro, seis y ocho orificios hecho de hierro fundido dúctil
Tiene una larga vida útil, alta precisión y fácil sustitución.
unidad de corte
La estación de corte adopta una estructura de corte de doble columna, el cilindro de corte aumenta a 50 toneladas, el peso del corte
La fuerza es mayor, la cizalla es plana y no hay desperdicio, y no es fácil que aparezcan rebabas, pies colapsados y otros fenómenos.

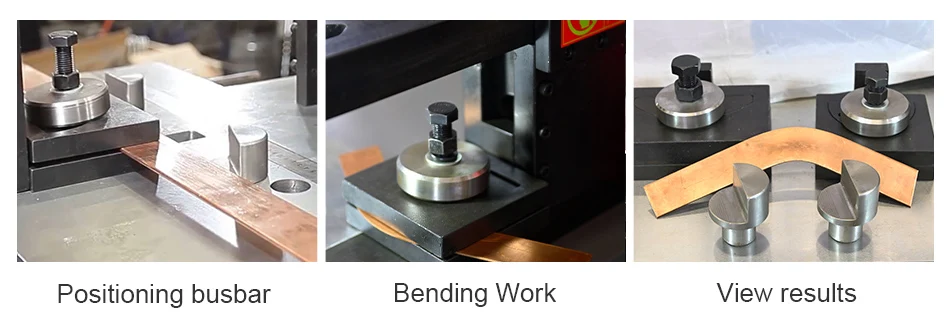

Unidad de doblado
La unidad de doblado adopta una flexión cerrada, y el punto de salida y el punto de fuerza están en la viga, de modo que
La resistencia mecánica se fortalece en gran medida, para garantizar que la pieza de trabajo procesada sea consistente.
en los ángulos superior e inferior.
Adopción del sistema CNC Siemens PLC
1. Toque la pantalla en color, se pueden guardar los parámetros generales de plegado
2. Solo es necesario ingresar el grosor y el ancho de la barra colectora de cobre, la máquina de barras colectoras funcionará automáticamente
3. Guardar datos, apagar la memoria
4. Sistema multilenguaje: Busbar Machine admite inglés, español, portugués, ruso, etc.
Más especificaciones del molde
OpcionalAl reemplazar diferentes moldes, podemos completar el procesamiento de varias especificaciones de barras colectoras y
satisfacer diversas necesidades de procesamiento.
Exhibición de producto terminado
Aplicación del producto
Se utiliza principalmente para procesar varios tipos de barras de cobre y aluminio, como aparamenta de alta y baja tensión,
interruptores eléctricos, gabinetes de chasis, subestaciones, transformadores, grandes conductos de bus, etc. Máquina dobladora, punzonadora y cortadora de barras colectoras CNC de tres estaciones para cobre.
Perfil de la empresa
Jinan Deshang CNC Equipment Co., Ltd. es un fabricante profesional de máquinas procesadoras de barras colectoras, máquinas procesadoras de hileras de cobre y aluminio y equipos de procesamiento de electroductos. Tiene 15 años de experiencia en producción, tecnología madura, alto rendimiento, entrega rápida y servicio postventa garantizado.
Nuestros productos cuentan con certificados de calidad ISO9001 y CE y certificación SGS para acompañar los pedidos de los clientes. Al mismo tiempo, DESG también acepta pedidos OEM u ODM, la cantidad mínima de pedido es un juego.
Máquina dobladora, punzonadora y cortadora de barras colectoras CNC de tres estaciones para cobre
Preguntas más frecuentes
1. ¿Cuáles son sus condiciones de pago?
Depósito del 30% T/T, el saldo del 70% se pagará antes de la carga y después de estar listo.
2. ¿Cuál es su tiempo de entrega?
Dentro de los 15 días hábiles posteriores a su depósito.
3. ¿Cuál es su fuente de alimentación?
Podríamos personalizarlo según la fuente de alimentación de su país.
4. ¿Cuál es la cantidad mínima de su pedido?
Un set.
5. ¿Están todas las etiquetas e instrucciones de la máquina en inglés?
Sí. Las etiquetas de la máquina y los manuales están escritos en inglés.
6. ¿Qué otras máquinas relacionadas con el procesamiento de barras ofrecemos?
Le ofrecemos múltiples opciones: máquina bobinadora de barras, máquina biseladora de barras, máquina niveladora de placas de cobre, máquina procesadora de barras portátil, herramientas de corte de barras, herramientas para doblar barras, herramientas de punzonado de barras, bomba hidráulica, bomba manual, etc.
