Dobladora de perforación de corte hidráulico de doblez de la barra de distribución del grueso 20m m de la placa
La máquina procesadora de barras colectoras de cobre DSMX-803ESK-B tres en uno CNC tiene tres unidades: punzonado, corte y doblado. Función del producto: punzonado: punzonado redondo, punzonado largo, punzonado cuadrado, punzonado y corte de varilla de cobre. : corte plano, corte de bordes, corte en ángulo R doblado: doblado en forma de L, doblado en forma de U, doblado en forma de Z, torsión, aplanamiento, sin muescas, prensado de cables, prensado de varillas de cobre, varilla de cobre plegable.Máx. Fuerza de perforación: 800 kn, máx. Espesor: 20 mm, Potencia del motor: 3 * 5,5 KW
Descripción
Descripción del Producto

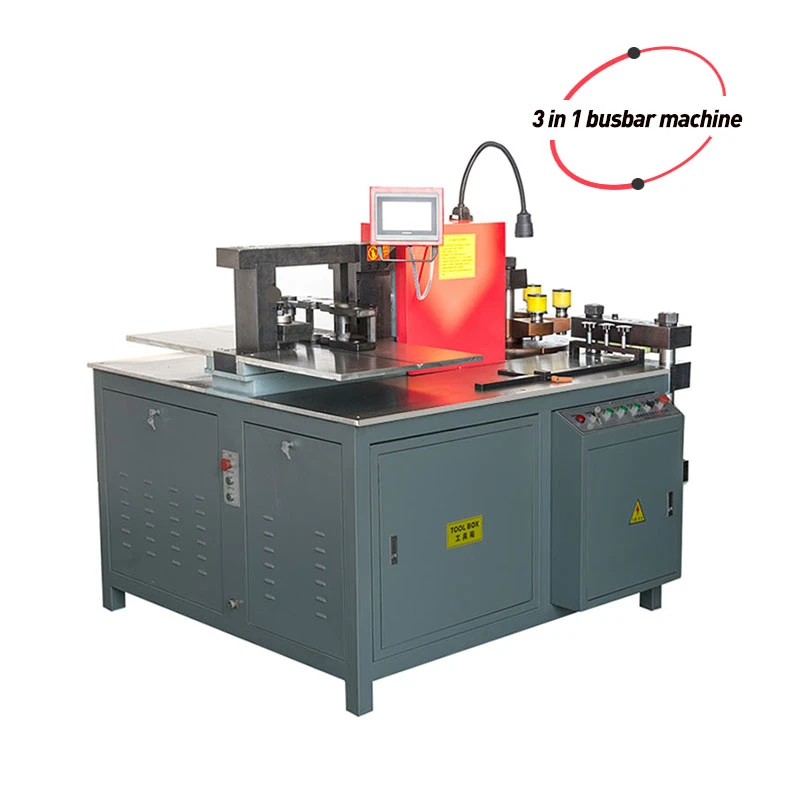

Dobladora de perforación de corte hidráulico de doblez de la barra de distribución del grueso 20m m de la placa

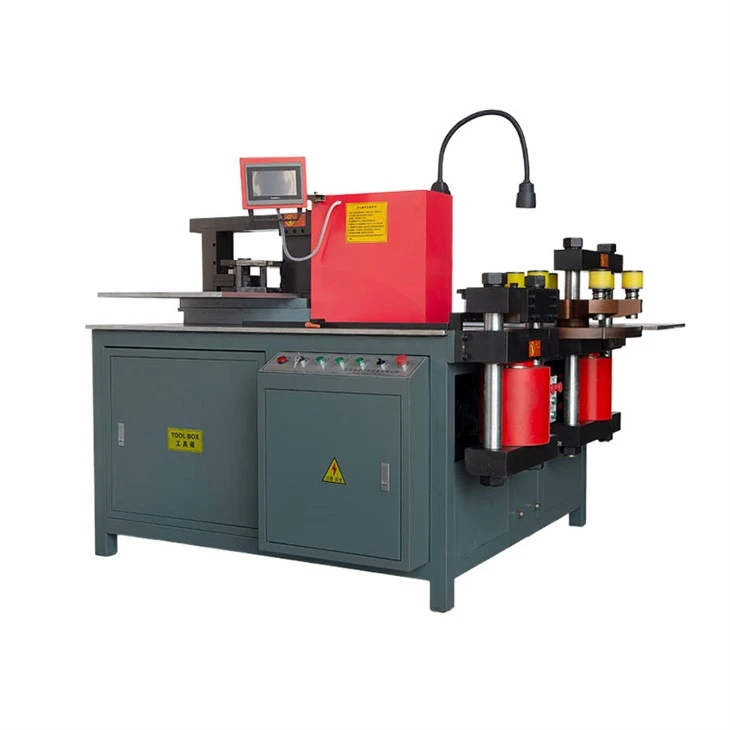

La máquina procesadora de barras colectoras de cobre CNC tres en uno DSMX-803ESK-B tiene tres unidades:
punzonado, cizallado y doblado. Máx. Fuerza de perforación: 800 kn, máx. Espesor: 20 mm, Potencia del motor: 3 * 5,5 KW
Diez funciones principales
Punzonado/ Corte/ Curva plana/ Curva/ Extremo del cable de compresión con curva en U/ Estampado/
Parte posterior plana/chaflán/curvatura torcida
Parámetros técnicos
|
Modelo de máquina de barra colectora
|
DSMX-803ESK-B
|
|
|
Puñetazos
|
Fuerza máxima de punzonado (KN)
|
800
|
|
Rango de diámetro de punzonado (MM)
|
Ø4.3-Ø36
|
|
|
Máx. Espesor (MM)
|
20
|
|
|
Máx. Ancho (MM)
|
300
|
|
|
Cizallamiento/
Corte |
Espesor máximo de corte (KN)
|
20
|
|
Máx. Ancho de corte (MM)
|
300
|
|
|
Máx. Fuerza de flexión (KN)
|
800
|
|
|
Doblado vertical
|
Máx. Espesor (MM)
|
10
|
|
Máx. Ancho (MM)
|
100
|
|
|
Doblado Horizontal
|
Máx. Ancho (MM)
|
20
|
|
Máx. Ancho (MM)
|
300
|
|
|
Torcer Doblar
|
Máx. Espesor (MM)
|
20
|
|
Máx. Ancho (MM)
|
200
|
|
|
Fuera de dimensión
|
Fuera de dimensión
|
2050*1600*1650
|
|
Fuerza
|
Fuerza
|
3x5.5kw
|
|
Precisión CNC
|
Precisión de flexión
|
±1 grado
|
|
Precisión de flexión repetida
|
±0.3 grados
|
|

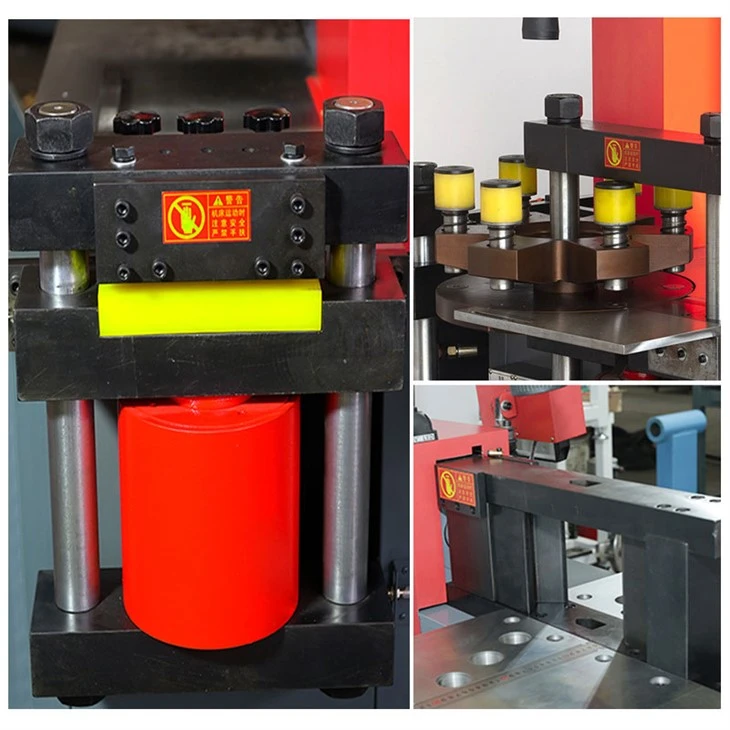

Detalles de producto
& Estación de corte
La estación de corte adopta una estructura de doble columna, con bordes de corte planos, sin desperdicio, sin rebabas ni colapso;
& estación de punzonado
El molde de punzonado está hecho de material cr12moV, con una estructura de punzonado de torreta y una plataforma giratoria integrada de seis moldes, lo que mejora la concentricidad del molde, prolonga su vida útil y ahorra tiempo de reemplazo del molde. Hay cuatro métodos de posicionamiento: escala, aguja de posicionamiento, láser y punzón de muestra, que hacen que la producción en masa ahorre más tiempo y mano de obra.
El molde de punzonado está hecho de material cr12moV, con una estructura de punzonado de torreta y una plataforma giratoria integrada de seis moldes, lo que mejora la concentricidad del molde, prolonga su vida útil y ahorra tiempo de reemplazo del molde. Hay cuatro métodos de posicionamiento: escala, aguja de posicionamiento, láser y punzón de muestra, que hacen que la producción en masa ahorre más tiempo y mano de obra.
& Estación de doblado
Al adoptar un sistema de control numérico PLC importado y un modo de doblado cerrado, el proceso de doblado es más preciso y las barras de cobre son más cómodas de recoger y colocar. Con la función de reserva de memoria, los datos de procesamiento se pueden recuperar y reutilizar. También hay una función de ajuste en pulgadas, que se puede utilizar cuando es necesario ajustar el ángulo después de doblarlo.
Al adoptar un sistema de control numérico PLC importado y un modo de doblado cerrado, el proceso de doblado es más preciso y las barras de cobre son más cómodas de recoger y colocar. Con la función de reserva de memoria, los datos de procesamiento se pueden recuperar y reutilizar. También hay una función de ajuste en pulgadas, que se puede utilizar cuando es necesario ajustar el ángulo después de doblarlo.
Y Adopción del sistema CNC Siemens PLC
1. Toque la pantalla en color, se pueden guardar los parámetros generales de flexión
2. Solo es necesario ingresar el grosor y el ancho de la barra colectora de cobre, la máquina de barras colectoras funcionará automáticamente
3. Guardar datos, apagar la memoria
4. Sistema multilingüe: Busbar Machine admite inglés, español, portugués, ruso, etc.

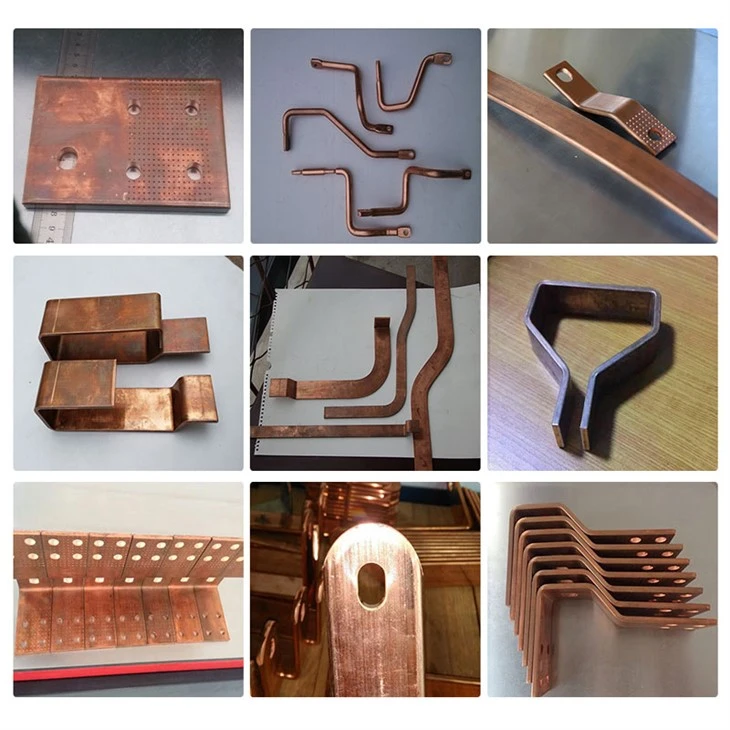

Muestras del producto
Visualización de muestra de la máquina procesadora de barras colectoras DESG:
La función principal es procesar barras colectoras de cobre y aluminio en diferentes especificaciones.
La función principal es procesar barras colectoras de cobre y aluminio en diferentes especificaciones.
Por relativoUnidad de operación, puede realizar todo tipo de procesamiento de barras colectoras de cobre y aluminio.
rápida y fácilmente,tales como corte/punzonado (agujero circular y agujero oblongo), plano/
doblado horizontal, verticalDoblado, doblado en U, estampado, prensado plano, torsión de cable.
Procesamiento de conectores, etc. MultifuncionalMáquina de procesamiento de barras colectoras CNC Máquina dobladora de barras colectoras.
Aplicación del producto
Se utiliza principalmente para procesar varios tipos de barras de cobre y aluminio, como altas y
aparamenta de baja tensión, interruptores eléctricos, gabinetes de chasis, subestaciones, transformadores,
Conductos de bus grandes, etc. Máquina dobladora, punzonadora y cortadora de barras colectoras CNC de tres estaciones para cobre.
Dobladora de perforación de corte hidráulico de doblez de la barra de distribución del grueso 20m m de la placa
Perfil de la empresa
Jinan Deshang CNC Equipment Co., Ltd. es un fabricante profesional de procesamiento de barras colectoras.
máquinas, máquinas procesadoras de hileras de cobre y aluminio y equipos de procesamiento de electroductos.
Tiene 15 años de experiencia en producción, tecnología madura, alto rendimiento, entrega rápida y
Servicio postventa garantizado. Nuestros productos cuentan con certificados de calidad ISO9001 y CE y
Certificación SGS para acompañar los pedidos de los clientes. Al mismo tiempo, DESG también acepta OEM o
Pedidos ODM, la cantidad mínima de pedido es un conjunto. Las categorías de productos de DESG incluyen:
máquina procesadora de barras colectoras tres en uno, máquina procesadora de barras colectoras móvil, herramientas para barras colectoras
y otros tipos de equipos, facilitando a los usuarios la elección de la máquina más adecuada
por su trabajo, por lo que nuestro equipo puede cumplir con los requisitos de los clientes para la fabricación de aluminio.
y Se requieren todos los escenarios de aplicación de barras colectoras de cobre. La precisión del mecanizado es la más
Característica importante del equipo, y las máquinas DESG son muy precisas en el corte, punzonado
y especialmente el plegado, que es precisamente el elemento de precisión que los usuarios de este tipo de máquinas
estan buscando. DESG es uno de los fabricantes de máquinas de barras colectoras más conocidos en China. Su barra colectora
Los productos de la máquina se utilizan ampliamente en maquinaria de procesamiento de barras colectoras, aparamenta de alta y baja tensión,
subestaciones, vías de autobús, puentes, interruptores eléctricos, equipos de comunicación, electrodomésticos,
construcción naval, equipos de automatización de oficinas, fabricación de ascensores, fabricación de armarios y
otros electrodomésticos Fabricación completa. En la actualidad, DESG espera aumentar aún más
cuota de mercado y ventas de productos, por lo que espera establecer una relación de cooperación estable y a largo plazo
con agentes interesados en la cooperación. DESG puede satisfacer las necesidades de clientes de todo el mundo y
Nuestros ingenieros expertos pueden proporcionar soporte técnico a los clientes en cualquier momento.
Principales mercados
Fabricante de mecanismos de procesamiento de barras AL SERVICIO DEL MUNDO

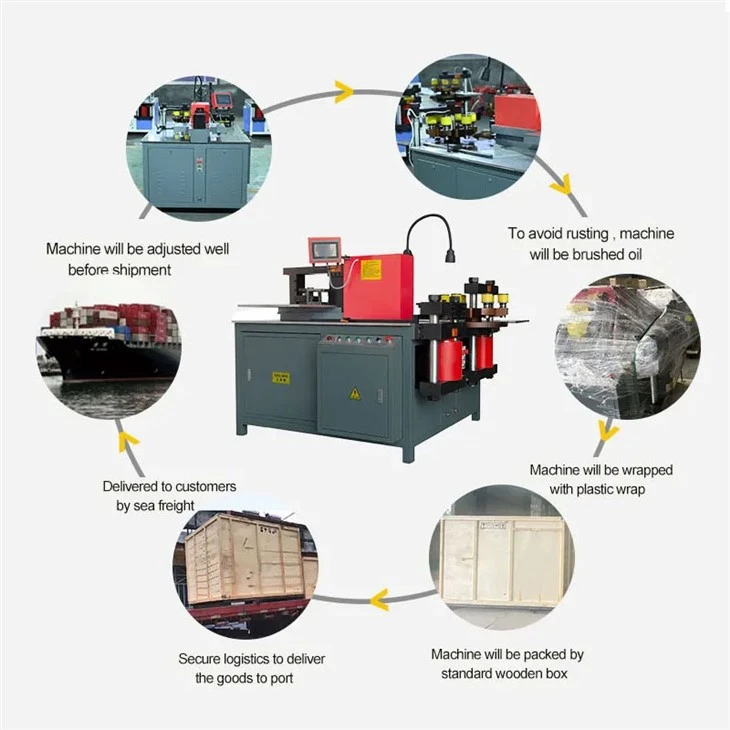

Empaquetado del producto
Embalaje estándar en cajas de madera de importación y exportación, libre de fumigación y tratamiento de prevención de oxidación..
Preguntas más frecuentes
1. ¿Cuáles son sus condiciones de pago?
Depósito del 40% T/T, el saldo del 60% se pagará antes de la carga y después de estar listo.
2. ¿Cuál es su tiempo de entrega?
Dentro de los 15 días hábiles posteriores a su depósito.
3. ¿Cuál es su fuente de alimentación?
Podríamos personalizarlo según la fuente de alimentación de su país.
4. ¿Cuál es la cantidad mínima de su pedido?
Un set.
5. ¿Están todas las etiquetas e instrucciones de la máquina en inglés?
Sí. Las etiquetas de la máquina y los manuales están escritos en inglés.
6. ¿Qué otras máquinas relacionadas con el procesamiento de barras ofrecemos?
Te ofrecemos múltiples opciones:
Máquina bobinadora de barras, máquina biseladora de barras, máquina niveladora de placas de cobre, máquina procesadora de barras portátil, herramientas de corte de barras, herramientas para doblar barras, herramientas de punzonado de barras, bomba hidráulica, bomba manual, etc.
